Гидромашины и компрессоры

Комплекс лабораторных работ “Гидромашины и компрессоры” – средство получения знаний на основе процесса обработки экспериментальных данных.

В каждой работе комплекса реализован обучающий физический эксперимент, ставящий целью отработку основных приемов и технологий планирования и проведения эксперимента.

Описание

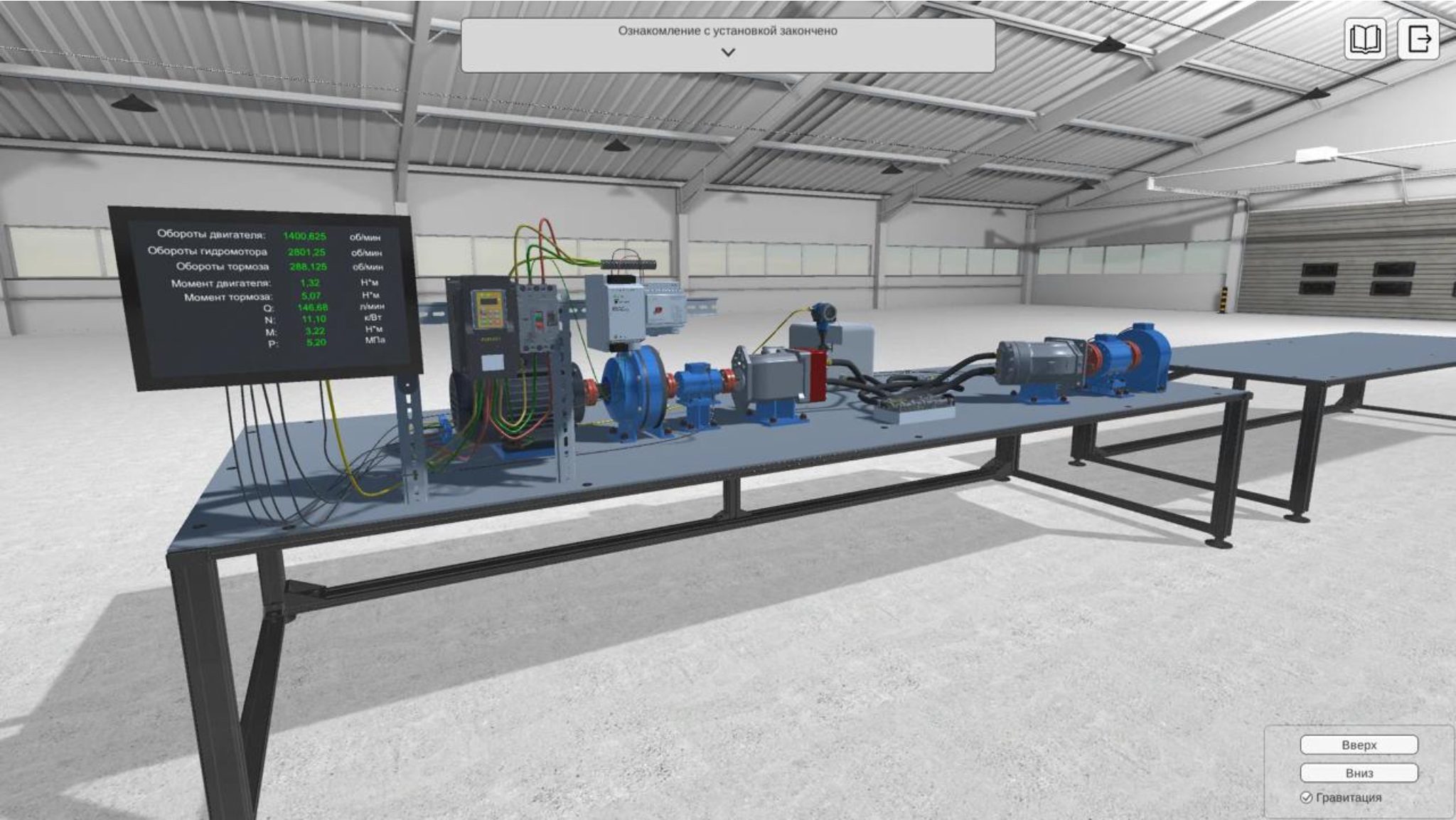

Комплекс виртуальных лабораторных работ «Гидромашины и компрессоры» представляет собой инновационное средство получения практических знаний посредством обработки экспериментальных данных и проведения обучающих физических экспериментов и нацелен на практическое освоение процессов, связанных с гидравлическими установками и компрессорными системами. В каждой лабораторной работе реализован обучающий физический эксперимент, позволяющий отработать основные приемы и технологии проведения эксперимента.

Задачи виртуального тренажера

• Изучить методику снятия внешних характеристик насоса;
• Изучить процесс работы с центробежным насосом;
• Изучить процесс построения комплексной характеристики центробежного насоса;
• Научиться строить характеристику трубопровода насосной установки;
• Научиться определять параметры работы центробежной насосной установки теоретически (графоаналитическим способом) и по данным замеров приборов;
• Изучить процесс определения допустимой высоты всасывания центробежного насоса;
• Научиться переводить насосы на последовательную и параллельную работу;
• Научиться строить суммарные характеристики последовательно и параллельно соединенных насосов;
• Изучить устройство и принцип работы аксиально-поршневого гидравлического мотора;
• Изучить устройство и принцип работы гидромотора;
• Изучить устройство и принцип работы подпорных насосов;
• Ознакомиться с основными параметрами подпорных насосов: напором, подачей, мощностью и КПД;
• Изучить устройство и принцип работы компрессора;
• Ознакомиться с основными параметрами компрессора: производительностью, давлением, мощностью и КПД;
• Демонстрация гидравлического удара;
• Экспериментальное определение величины повышения давления при гидравлическом ударе в случае внезапного (мгновенного) закрытия крана;
• Определение повышения давления при гидроударе по формуле Н. Е. Жуковского; сравнение теоретического и экспериментального значения повышения давления при гидравлическом ударе;
• Изучить ламинарное движение жидкости;
• Изучить турбулентное движение жидкости;
• Изучить оборудование, представленное в лабораторной работе;
• Экспериментально проверить гидравлические потери при ламинарном режиме течения жидкости;
• Экспериментально проверить гидравлические потери при турбулентном режиме течения жидкости;
• Выявить зависимость гидравлических потерь от шероховатости стенок трубопровода;
• Выявить зависимость гидравлических потерь от местных сопротивлений;
• Изучить разновидности аппаратуры по типу уплотнений;
• Изучить конструктивные варианты типов арматуры;
• Изучить разновидности предохранительной арматуры;
• Изучить разновидности разделительной арматуры;
• Изучить разновидности обратной и отключающей арматуры;
• Изучить разновидности арматуры по виду действия;
• Изучить основные узлы, элементы и детали арматуры;
• Изучить причины и виды неисправностей запорной арматуры;
• Рассчитать локальные скорости потока в сечении трубопровода;
• Изучить устройство и принцип работы поршневого насоса;
• Изучить классификацию динамических насосов и их основные типы (центробежные, осевые и вихревые);
• Ознакомиться с принципом работы динамических насосов и их ролью в гидравлических системах;
• Изучить классификацию объемных насосов и их основные типы (поршневые, шестерёнчатые, винтовые, пластинчатые);
• Ознакомиться с классификацией компрессоров и их конструктивными особенностями;
• Изучить принцип работы центробежного насоса с двусторонним входом;
• Изучить характеристики и маркировки центробежного насоса с двусторонним входом;
• Изучить основные параметры насосов.

Виртуальный тренажер позволяет студентам и специалистам не только изучить конструктивные особенности оборудования, но и освоить навыки проведения испытаний и анализа полученных данных без риска для реального производственного процесса. Практическая направленность лабораторных работ способствует глубокому пониманию технологических процессов и формированию у обучаемых компетенций, необходимых для работы с гидравлическими и компрессорными системами.

Реализованные сценарии

• Снятие внешних энергетических характеристик центробежных насосов
• Определение параметров рабочей точки системы «центробежный насос – трубопровод»
• Определение допустимой и фактической высоты всасывания центробежного насоса
• Последовательное и параллельное соединение насосов
• Испытания аксиально-поршневого гидравлического мотора
• Гидромоторы
• Подпорные насосы
• Испытания компрессоров
• Гидравлический удар
• Гидродинамические режимы течения жидкости
• Гидравлическое сопротивление трубопровода
• Устройство гидравлической аппаратуры
• Профиль скоростей в сечении трубопровода
• Снятие внешних энергетических характеристик поршневого насоса
• Изучение конструкции динамических насосов
• Изучение конструкции объемных насосов
• Изучение конструкции компрессоров
• Снятие внешних энергетических характеристик центробежных насосов с двусторонним входом
