Комплект учебного оборудования «Механика жидкости»

Описание товара

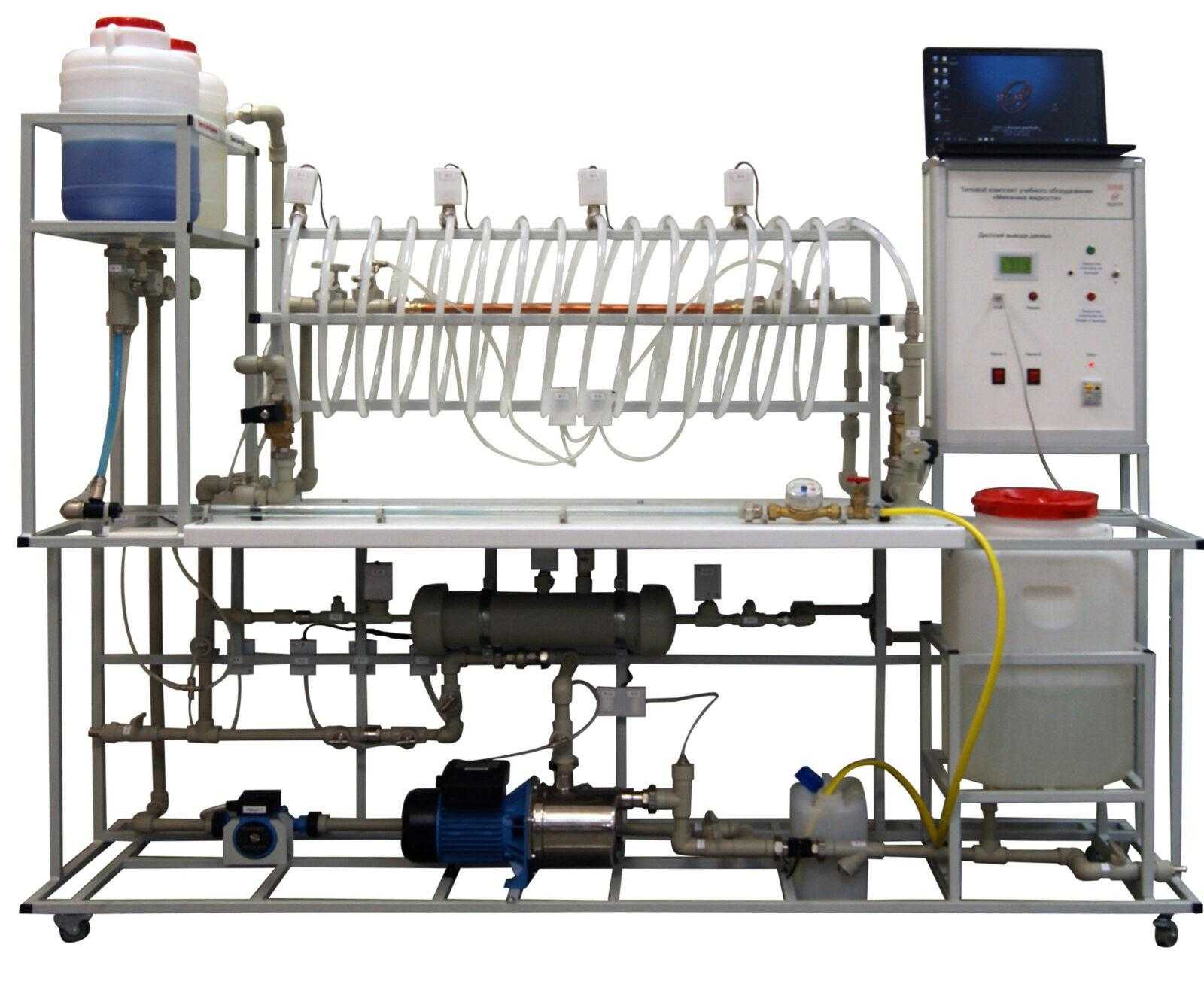

Комплект учебного оборудования «Механика жидкости» исполнение стендовое компьютерное, предназначена для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.

Стенд представляет собой рамное основание, выполненное из окрашенного металлического профиля краской по ГОСТ 9.410-88. Основание имеет поворотные колесные опоры с тормозами.

На рамном основании монтируется гидравлическая система, в состав которой входят следующие элементы:

• Участок для изучения и наглядной демонстрации ламинарного и турбулентного течения жидкости с баком по ГОСТ 10667-90 с нанесением надписей с помощью лазерной гравировки, внутреннего модуля с двумя емкостями для красителя и дозированного поступления в основной канал, и прозрачной трубы.
• Участок для изучения закона Бернулли - трубопровод с чередующимися участками с разными диаметрами. Диаметры участков: 20, 110, 20 мм. На данном участке выполнено три быстросъемных соединений – для подключения датчиков.
• Участок для исследования характеристик трубопроводов при различных режимах течения.
• Система полипропиленовых трубопроводов подачи жидкости для исследуемых участков из трубы диаметром 25 мм.
• Датчик расхода жидкости.
• Датчики давления. Корпус подключается к пневмогидравлической системе путем резьбового соединения G ¼. Электрическое подключение с помощью кабеля. Количество жил в кабеле 4 шт.
• Насос для подачи воды в гидравлическую систему.
• Бак полипропиленовый.
• Обратный клапан.
• Участок изучения гидравлического удара. Состоящий из Трубки d14, автоматический клапан 2 шт. и датчики давления в количестве 5 шт.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.

Подключение стенда к ноутбуку производится с помощью интерфейса USB.

Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Измерительная система выполнена в формате моноблока из металлического профиля с панелями из АBS пластика.

Панели окрашены в светлые тона и имеют текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

При подключении к ноутбуку измерительная система работает под управлением программного комплекса ELAB.

Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.

Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Лабораторные работы

1. Изучение режима течения жидкости.
2. Определение напорных характеристик насоса.
3. Исследование характеристик трубопроводов при различных режимах течения.
4. Определение коэффициента гидравлического сопротивления.
5. Иллюстрация уравнения Бернулли, диаграмма напоров;
6. Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе (закрытие клапана на выходе трубопровода).
7. Jпределение ударного давления.
8. Экспериментальная проверка формулы Н.Е.Жуковского.

Технические характеристики

Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220В, 50Гц.
Наибольшая потребляемая мощность: 500 Вт.
Масса (без воды): не более 130 кг.
