Электронный модуль "RTC (часы реального времени)"
1. Назначение устройства
Электронный модуль «Часы реального времени»ПЭМ10.232(Рис. 1.1) является элементом системы управляющей электроники «Эвольвектор ВЕРТОР» (далее ВЕРТОР). Он предназначен для записи и дальнейшего использованияинформации о дате и времени. Модуль может использоваться при разработке учебных стендов или робототехнических конструкций, в которых процессы должны циклически выполняться по расписанию).
Модуль рассчитан на применение совместно с программируемыми контроллерами и шилдами, входящими в систему ВЕРТОР (подробная информация о системе представлена на сайте https://academy.evolvector.ru).

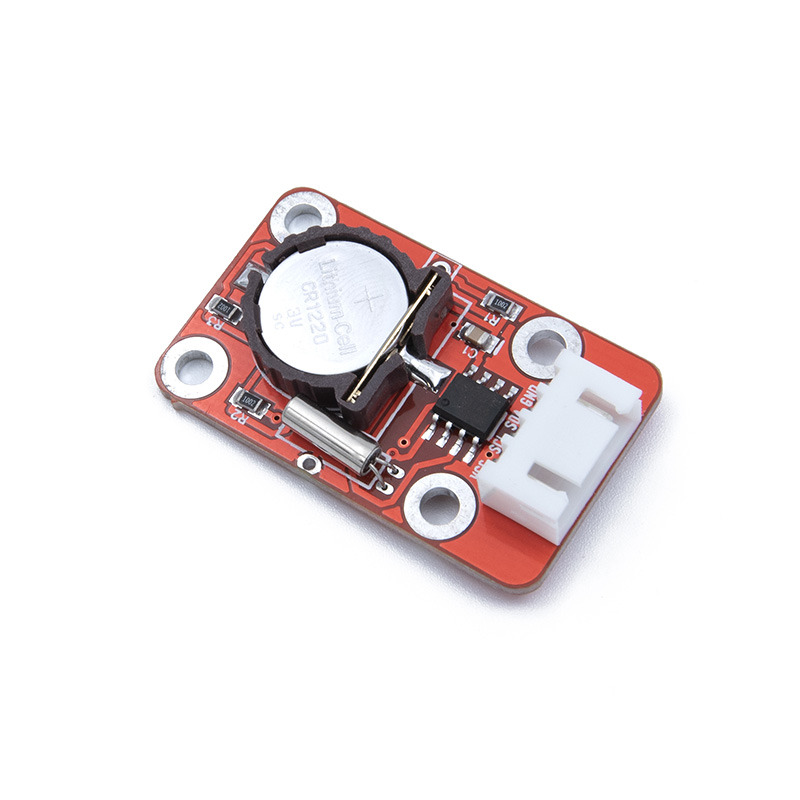

Рис. 1.1
2. Конструкция модуля и назначение выводов (контактов)
Модуль выполнен в форме печатной платы, на которой смонтированы разъем для подключения модуля к контроллеру, микросхема часов реального времени, кварцевый резонатор с частотой 32,768 кГц и батарейный отсек для установки батареи стандарта CR1220, выдающую напряжение 3,3 В (Рис.2.1).
Рис. 2.1
Плата имеет четыре крепежных отверстия под винты М3. Межосевое расстояние крепежных отверстий и физические размеры модуля представлены на рисунке 2.2. По расстоянию между крепежными отверстиями (кратно 16 мм) модуль совместим с конструкторами Эвольвектор, LEGO, MakeBlock и может крепиться к их деталям с помощью стоек.
Модуль не является независимым устройством и может работать только совместно с контроллерами системы ВЕРТОР.
Рис. 2.2
Подключение модуля осуществляется с помощью разъема XH-2.54-4P, выводы которого имеют следующее назначение:
VCC- к “+” источника питания контроллера;
SDL- линия SDL, которая подключается к соответствующему контакту контроллера и по которой передаются тактирующие импульсы для передачи данныхпо протоколу I2C;
SDA- линия SDA, которая подключается к соответствующему контакту контроллера и по которой передаются данные по протоколу I2C;
GND- земля (общий провод).
Для указанных контактов на печатной плате модуля нанесена соответствующая маркировка белого цвета.
Подробно о устройстве модуля, его функциях и возможностях рассказано на
Академии Эвольвектор -
